スロットルバルブ

MULTUSで対応できるギリギリの大きさです。

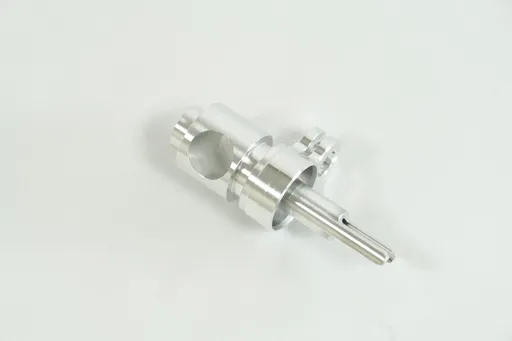

スロットルバルブアルミ全体

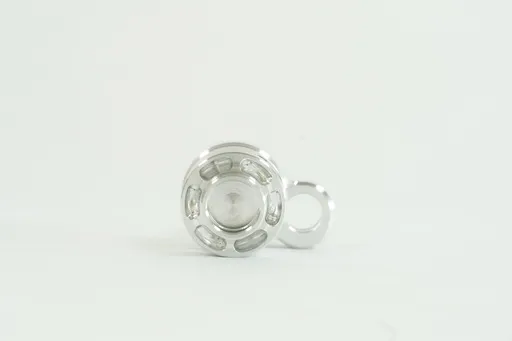

スロットルバルブアルミ頭

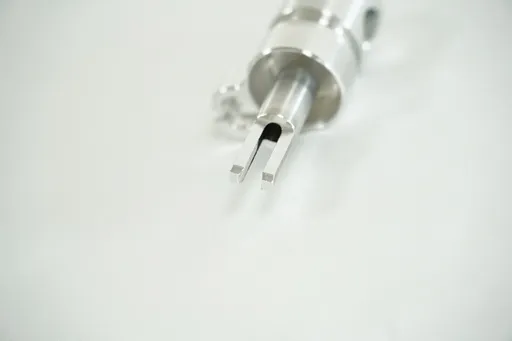

スロットルバルブアルミ爪
材質

A6061-T6(アルミ

サイズ φ35×55
加工工場 東京本社
備考

外径φ6寸法公差 -0.010 ~ ー0.018

説明

突起部の突き出し量が多いため、中央の袋穴を加工する際に、突起先端側から刃物(ボールエンドミル)を入れなくてはなりません。刃物の工具長が長くなるため、細径の刃物をいかにビビらせないように加工条件を設定するかがポイントとなります。

使用機械

OKUMA MULTUS B200Ⅱ

MULTUS B200Ⅱ



加工者 Tairaku
